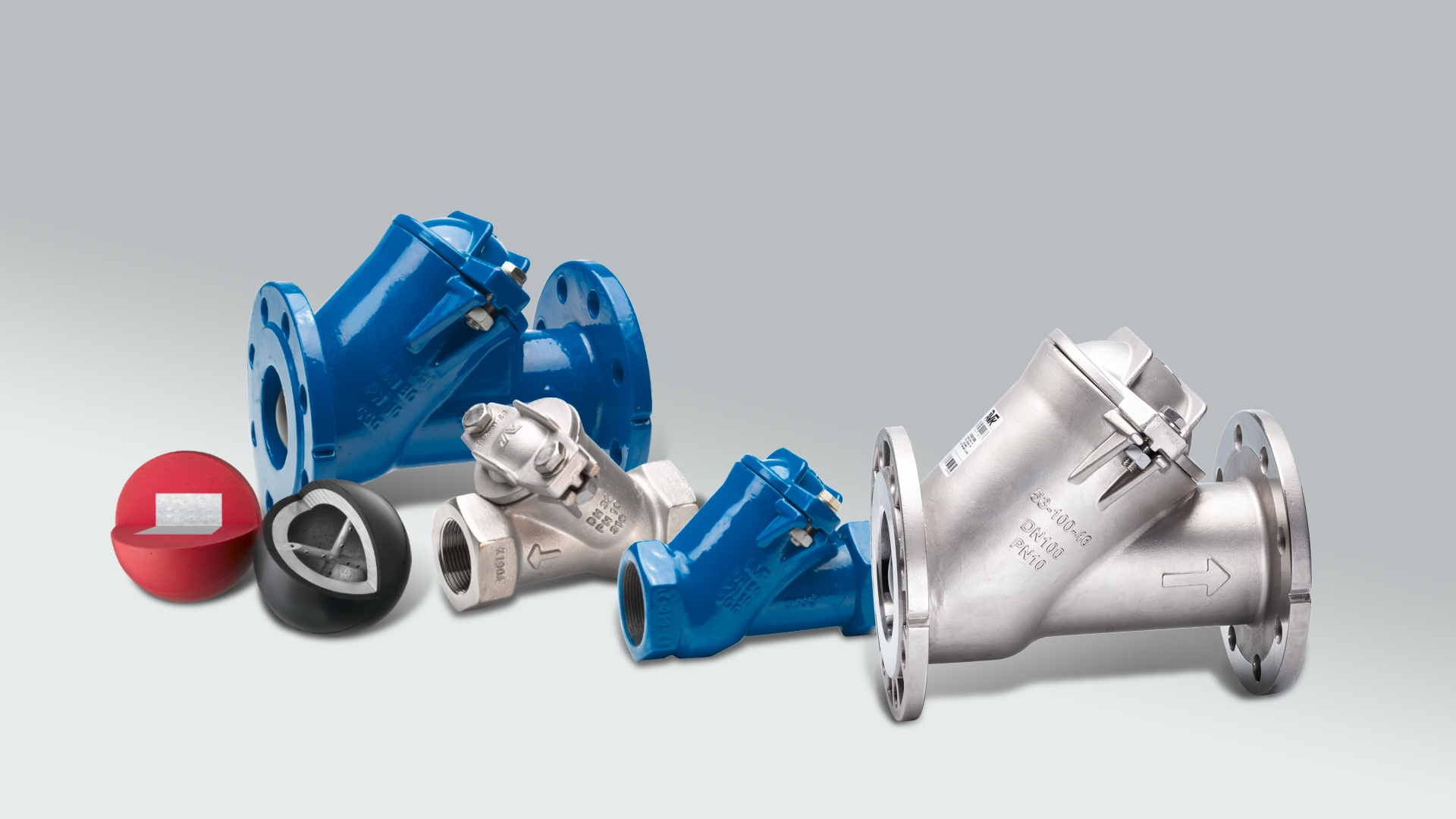

Válvula de Retenção Tipo Bola
A AVK oferece válvulas de retenção tipo bola DN 32-600 com esfera revestida NBR como padrão e com esferas de poliuretano para meios abrasivos ou quando diferentes pesos de esferas são necessários para evitar ruídos e golpes de aríete. Podem ser instalados nas posições horizontal e vertical.
O que é uma válvula de retenção tipo bola?
Uma válvula de retenção tipo bola funciona por meio de uma esfera que se move para cima e para baixo dentro da válvula. O assento é usinado para encaixar a bola, e a câmara é moldada de forma cônica para guiar a bola para dentro do assento para selar e parar um fluxo reverso.
Se a capacidade da bomba não for suficiente, é possível escolher uma bola mais leve, e se ocorrer golpe de aríete quando a bomba parar, isso pode ser resolvido selecionando uma bola mais pesada.
Onde são usadas as válvulas de retenção tipo bola?

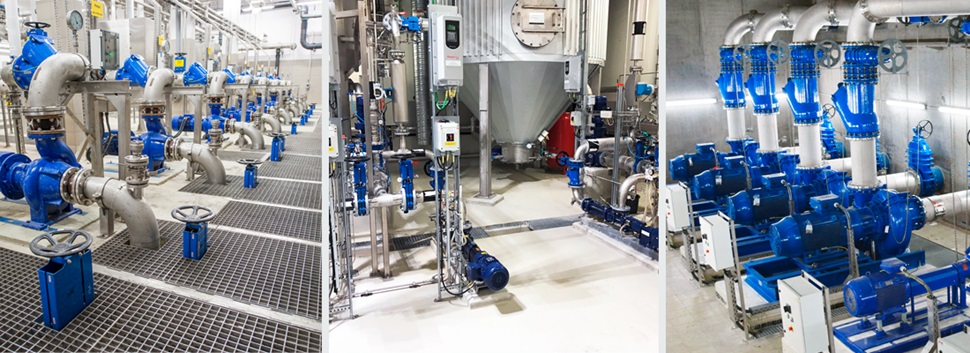

O objetivo do uso de uma válvula de retenção tipo bola é evitar o refluxo em um sistema de tubulação e as válvulas de retenção tipo bola são frequentemente colocadas no lado da saída de uma bomba para proteger a bomba. As válvulas de retenção tipo bola são comumente usadas em aplicações de águas residuais, bem como em sistemas de proteção contra incêndio e irrigação.
As válvulas de retenção tipo bola são frequentemente preferidas para uso em estações de bombeamento que raramente são atendidas, uma vez que exigem apenas manutenção limitada, normalmente se a esfera fizer barulho causado por capacidade insuficiente da bomba ou golpe de aríete.
O design das válvulas de retenção tipo bola AVK significa manutenção mínima
As válvulas de retenção tipo bola AVK são autolimpantes, pois a esfera gira durante a operação, o que elimina o risco de impurezas ficarem presas na bola. A esfera padrão é projetada com um núcleo de metal revestido de borracha NBR, e a dureza da borracha é otimizada para evitar que a esfera fique presa no assento. Bolas de poliuretano são adequadas para meios abrasivos e quando diferentes pesos de esferas são necessários para evitar ruídos e golpes de aríete. Um furo completo e liso garante fluxo total com baixa perda de pressão e elimina o risco de depósitos no fundo que poderiam impedir o fechamento apertado.
As válvulas de retenção tipo bola AVK estão disponíveis em ferro dúctil com revestimento epóxi interna e externamente com flanges em DN50-600 e com roscas BSP internas em DN32-50. Além disso, estão disponíveis em aço inox AISI 316 para instalação em ambientes agressivos com flanges em DN80, 100 e 150 e com roscas BSP internas em DN32-80.
Principais características das válvulas de retenção tipo bola AVK:
- Construção autolimpante
- O furo completo e liso garante baixa perda de carga
- Estanqueidade com pressão de retorno mínima
- Bolas de poliuretano disponíveis para meios abrasivos
- Diferentes pesos de bola disponíveis
- Em ferro dúctil ou aço inoxidável resistente a ácidos
- Disponível até DN 600
Desafios típicos são resolvidos com outra bola
Problemas típicos - e como evitá-los com as válvulas de retenção de esfera certas:
- Efeito de golpe de ariete: use um + 20% de peso da bola
- Vibrações e ressonância da válvula: use um peso de esfera diferente
- A bola ficando presa no assento: use o mínimo de 60 borracha na bola ou use núcleo de metal na bola
