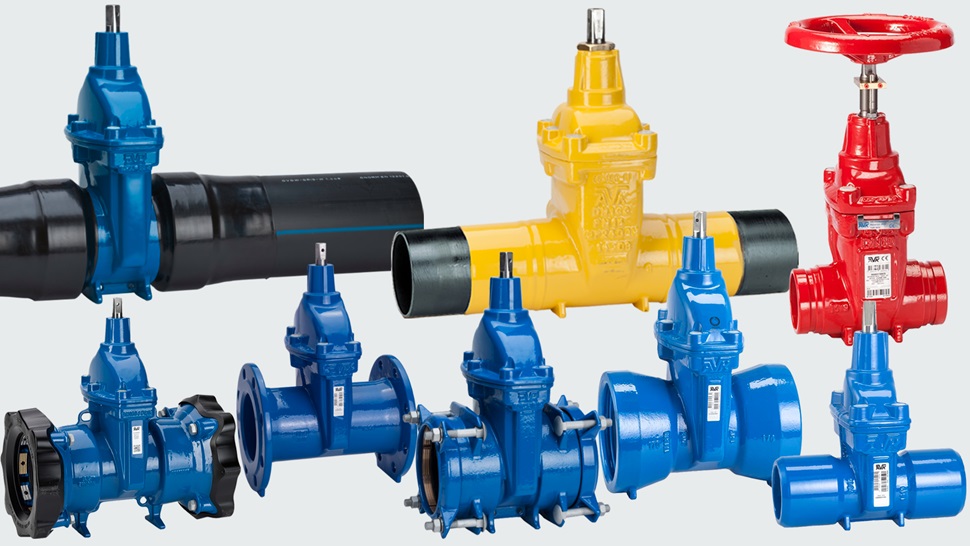

Uma grande variedade de conexões de extremidade de válvula gaveta
A AVK oferece válvulas gaveta com uma ampla escolha de tipos de conexão de extremidade, que vão desde extremidades de soldagem para tubos de PE e aço, extremidades de acoplamento de tração universais e dedicadas, extremidades de torneira e soquete, extremidades ranhuradas e, claro, extremidades flangeadas em várias dimensões face a face.

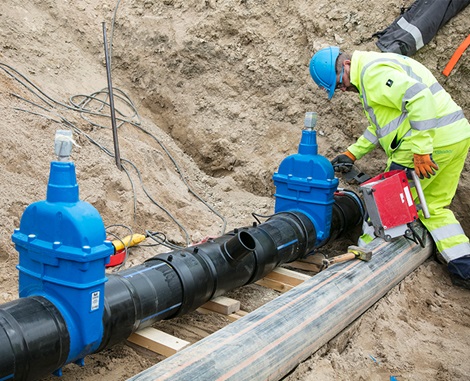

Válvulas gaveta com extremidades de tubo de PE para soldagem direta em tubos de PE
As válvulas gaveta da AVK com extremidades de tubo PE apresentam uma conexão classe 1 aprovada pelo DVGW que é mais forte do que o próprio tubo PE. Um pedaço do tubo de PE padrão é pressionado diretamente na extremidade da válvula ranhurada. Os sulcos combinados com uma manga ao redor da conexão válvula/tubo garantem que o material do tubo de PE esteja firmemente preso e que a conexão permaneça firme e tracionado durante toda a vida útil da tubulação. A conexão é selada com uma mangueira de encolhimento para fornecer proteção contra corrosão. O furo completo e reto garante uma perda de pressão mínima e possibilita a perfuração sob pressão. Variantes estão disponíveis para abastecimento de água, fornecimento de gás e aplicações de proteção contra incêndio. Além disso, com extremidade flangeada x PE para abastecimento de água e gás, com extremidade Supa Maxi™ x PE para abastecimento de água, e extremidade de espigão de aço x extremidade PE para fornecimento de gás.
Conheça as vantagens de um sistema de tubos totalmente soldado.
Válvulas gaveta com extremidades de acoplamento de tração para máxima flexibilidade
A AVK também oferece acoplamentos de tração com válvulas embutidas, facilitando o desligamento da água em caso de reparo ou substituição. A válvula gaveta Supa Maxi™ com extremidades de acoplamento universal de tração torna possível instalar a válvula em todos os tipos de tubos, e muitas vezes será usada para conectar um tubo de ferro fundido antigo com um novo tubo de PE. As extremidades de acoplamento são projetadas com um suporte flexível que oferece máxima estanqueidade até PN 16 em todas as dimensões, e que não requer reaperto dos parafusos. A válvula é muito fácil de instalar devido a uma grande tolerância de profundidade de inserção, deflexão de ± 4° e tampas de proteção de extremidade permanente. A variante com válvula gaveta de extremidade Supa Maxi™ x PE conecta-se a qualquer material de tubulação em uma extremidade e permite a soldagem direta em tubos de PE na outra extremidade. A válvula gaveta Supa Plus™ é dedicada a tubos de PE e uPVC. A junta tipo compressão permite uma deflexão de ± 3,5° e facilita a inserção da extremidade do tubo, mesmo nas grandes dimensões.
Válvulas de gaveta flangeadas para todos os principais padrões
A AVK oferece válvulas gaveta flangeadas para praticamente todos os padrões, e com dimensões face a face de acordo com a EN 558 tabela 2 série básica 14 (curta, DIN F4) e série 15 (longa, DIN F5), bem como para GOST, SABS, AWWA, AS e BS. Além disso, oferecemos válvulas de gaveta com flange X PE end e flange X spigot end, bem como combi-crosses com 3 e 4 saídas. Especialmente nossas válvulas de gaveta flangeadas estão disponíveis com várias configurações de material, tornando-as adequadas para uma variedade de aplicações dentro de nossos quatro segmentos; abastecimento de água, abastecimento de gás, tratamento de águas residuais e protecção contra incêndios.
Válvulas gaveta com pontas de torneira para reparo em tubulações antigas
Após a remoção de uma válvula em uma tubulação antiga, normalmente cortando os tubos em ambos os lados da válvula, as extremidades dos tubos podem ser deslocadas e válvulas com dimensões padrão face a face podem não caber na folga. Uma válvula de ponta de torneira + um adaptador de flange ou um acoplamento com capacidade de deflexão é uma solução flexível, e nós os oferecemos com torneiras curtas ou longas para tubos de ferro fundido, bem como torneiras curtas para tubos AC. Veja gama com pontas de torneira e com extremidade de espigão x ponta.
Válvulas gaveta com extremidades de soquete como alternativas às extremidades flangeadas
As extremidades do soquete são, assim como as válvulas gaveta com extremidades de acoplamento, uma alternativa econômica às conexões flangeadas, quando se leva em consideração o custo de válvulas, flanges, parafusos e juntas, bem como o tempo de montagem. Oferecemos válvulas gaveta com soquetes Euro para tubos de uPVC, soquetes Tyton para tubos de ferro fundido e válvulas gaveta com o sistema de extremidade ranhurado flexível para tubos de aço normalmente usados em sistemas de irrigação e proteção contra incêndio. Além disso, as válvulas gaveta com pontas de torneira/soquete BLS são adequadas para tubos "Buderus" e tubos de ferro fundido padrão ao usar uma braçadeira resistente à tração que permite uma deflexão de +/- 3,5 graus dos tubos de acordo com a norma EN 545.
Válvulas gaveta com pontas de aço para soldagem em tubos de aço a gás de baixa pressão
A AVK oferece válvulas gaveta com pontas de aço em duas dimensões face a face diferentes, ambas com fácil acesso às extremidades de soldagem e com baixo peso, facilitando o fácil manuseio no local. Além disso, variantes com ponta de espigão de aço x extremidade PE estão disponíveis. As válvulas são fabricadas em aço fundido GS-C 25N com extremidades de soldagem conforme DIN 3239 parte 1. O processo de soldagem é realizado por soldadores certificados internamente na AVK.
