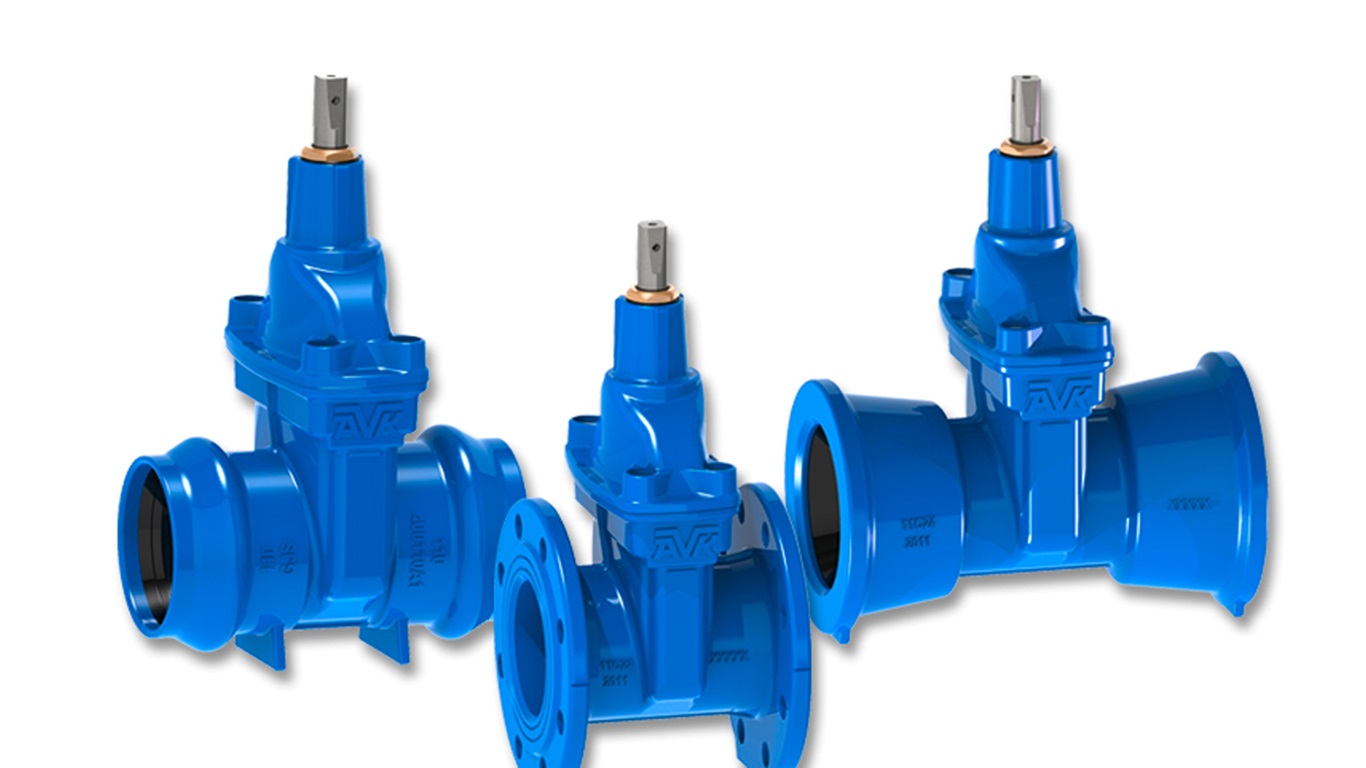

O que é uma Válvula Gaveta?
As válvulas gaveta são amplamente utilizadas para todos os tipos de aplicações e são adequadas para instalações acima do solo e subterrâneas. Não menos importante, para instalações subterrâneas, é fundamental escolher o tipo certo de válvula para evitar altos custos de substituição.
As válvulas gaveta são projetadas para um serviço totalmente aberto ou totalmente fechado. São instaladas em tubulações como válvulas isolantes e não devem ser utilizadas como válvulas de controle ou regulagem. A operação de uma válvula gaveta é realizada fazendo um movimento de rotação da haste no sentido horário para fechar (CTC). Ao operar a haste da válvula, a cunha se move para cima ou para baixo na parte rosqueada da haste.
Onde as válvulas Gaveta são usadas?

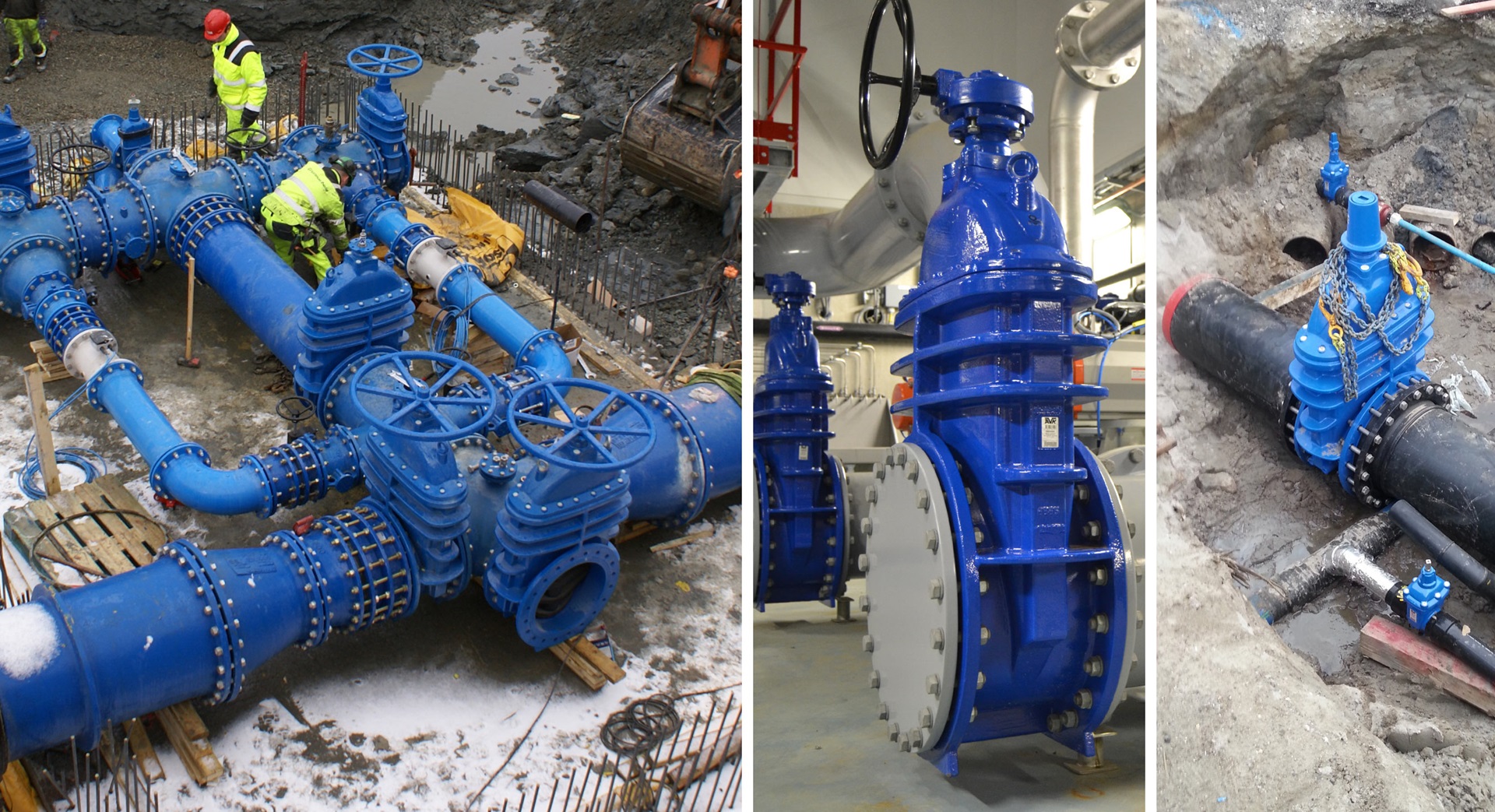

Válvulas gaveta são frequentemente usadas em saídas de bomba ou qualquer outro local que se precise obstruir a passagem ou manutenção. Quando totalmente aberta, uma válvula gaveta típica não tem obstrução no caminho do fluxo, resultando em uma perda de pressão muito baixa, e este projeto torna possível usar um pig de limpeza de tubos. Uma válvula gaveta é uma válvula multivoltas, o que significa que a operação da válvula é feita por meio de uma haste rosqueada. Como a válvula tem que girar várias vezes para ir da posição aberta para a fechada, a operação lenta também evita efeitos de golpe de aríete.
Válvulas gaveta podem ser usadas para um vasto número de fluidos. As válvulas gaveta da AVK são adequadas sob as seguintes condições de trabalho:
- Água potável, águas residuais e líquidos neutros: temperatura entre -20 e +70 °C, velocidade de fluxo máxima de 5 m/s e pressão diferencial de até 16 bar.
- Gás: temperatura entre -20 e +60 °C, velocidade máxima de fluxo de 20 m/s e pressão diferencial de até 16 bar.
Consulte as instruções de instalação e manutenção da AVK para água/esgoto e gás.
A AVK também oferece válvulas reguladoras. Leia mais sobre os benefícios.

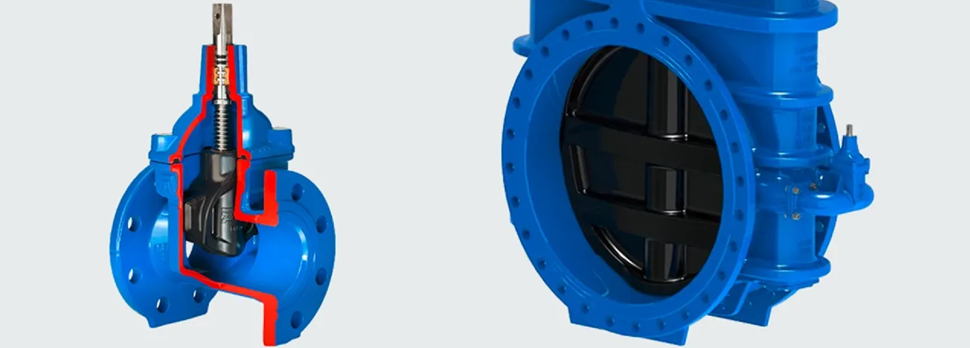

Válvulas gaveta com by-pass
As válvulas de desvio são geralmente usadas por três razões básicas:
- Para permitir que a pressão diferencial da tubulação seja equilibrada, diminuindo a necessidade de torque da válvula e permitindo a operação por uma só pessoa
- Com a válvula principal fechada e o by-pass aberto, permite-se um fluxo contínuo, evitando possíveis estagnações
- Atraso no enchimento de oleodutos
A AVK oferece válvulas gaveta com by-pass nas dimensões a partir do DN 450, veja as séries 55/30 e 06/30.
Válvulas gaveta paralelas vs em forma de cunha
As válvulas gaveta podem ser divididas em dois tipos principais: paralelas e em forma de cunha. As válvulas gaveta paralelas usam uma gaveta plana entre dois assentos paralelos, e um tipo popular é a válvula gaveta de faca projetada com uma borda afiada na parte inferior da gaveta. As válvulas gaveta em forma de cunha usam dois assentos inclinados e uma gaveta inclinada ligeiramente desencontrada.
A maioria das válvulas gaveta da AVK são do tipo cunha sólida, mas também oferecemos válvulas gaveta tipo faca para tratamento de águas residuais e válvulas de deslizamento paralelas para fornecimento de gás.

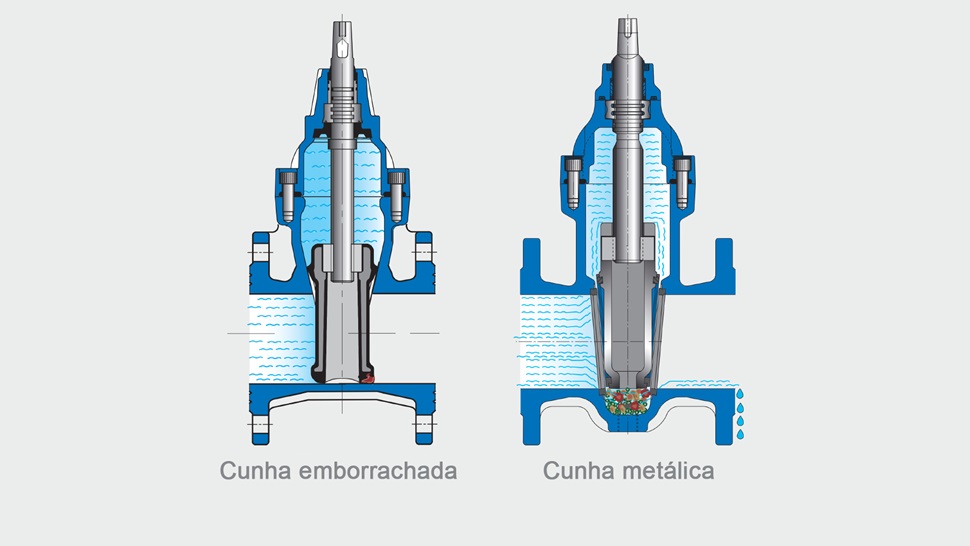

Válvulas gaveta com cunha emborrachada vs. válvulas gaveta com sede metálica
Antes da válvula gaveta com assento resiliente ser introduzida no mercado, válvulas gaveta com uma cunha de assento de metal eram amplamente utilizadas. O design de cunha cônica e os dispositivos de vedação angulares de uma cunha de assento de metal exigem uma depressão no fundo da válvula para garantir um fechamento firme. Com isso, areia e seixos são embutidos no furo. O sistema de tubulação nunca estará completamente livre de impurezas, independentemente de quão completamente o tubo seja lavado na instalação ou reparo. Assim, qualquer cunha de metal acabará perdendo sua capacidade de ser estanque.
Uma válvula gaveta com assento resiliente tem um fundo de válvula simples permitindo a passagem livre de areia e seixos na válvula. Se impurezas passarem enquanto a válvula fecha, a superfície de borracha se fechará ao redor das impurezas enquanto a válvula estiver fechada. Um composto de borracha de alta qualidade absorve as impurezas enquanto a válvula fecha, e as impurezas serão lavadas quando a válvula for aberta novamente. A superfície de borracha recuperará sua forma original, garantindo uma vedação hermética.
A grande maioria das válvulas gaveta da AVK são de sede resiliente, no entanto, válvulas gaveta de sede metálica ainda são solicitadas em alguns mercados, então elas ainda fazem parte da nossa gama para fornecimento de água e tratamento de águas residuais. Veja a série 54.
Válvulas gaveta com haste ascendente vs não ascendente
As hastes ascendentes são fixadas à comporta e sobem e descem juntas à medida que a válvula é operada, fornecendo uma indicação visual da posição da válvula e tornando possível untar a haste. Uma porca gira em torno da haste rosqueada e a move. Este tipo só é adequado para instalação acima do solo.As hastes não ascendentes são rosqueadas na comporta e giram com a cunha subindo e descendo dentro da válvula. Eles ocupam menos espaço vertical, uma vez que a haste é mantida dentro do corpo da válvula. A AVK oferece válvulas gaveta com um indicador montado de fábrica na extremidade superior da haste para indicar a posição da válvula. As válvulas de gaveta com hastes não ascendentes são adequadas para instalações acima do solo e subterrâneas.
A maioria da gama da AVK é projetada com haste não ascendente, mas também oferecemos válvulas de gaveta com haste ascendente para aplicações de água, águas residuais e proteção contra incêndio.

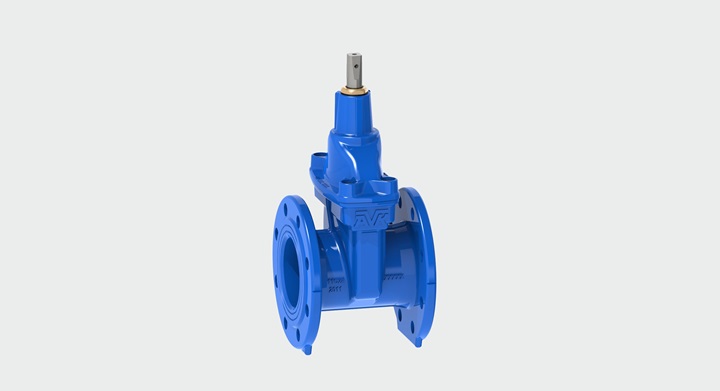

Válvula gaveta flangeada

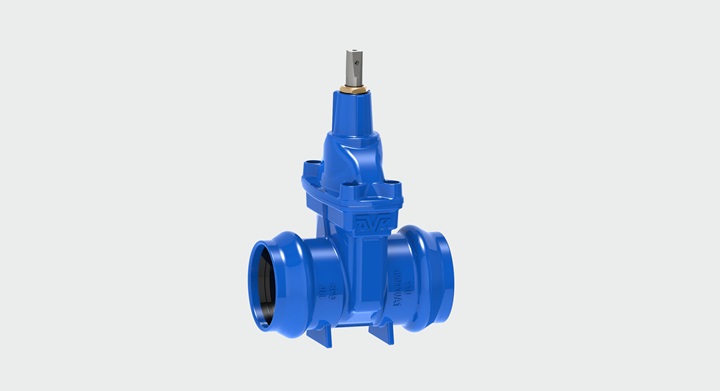

Válvula gaveta com bolsa para PVC
