Qual a diferença entre a NBR 14968 e a NBR 12430?

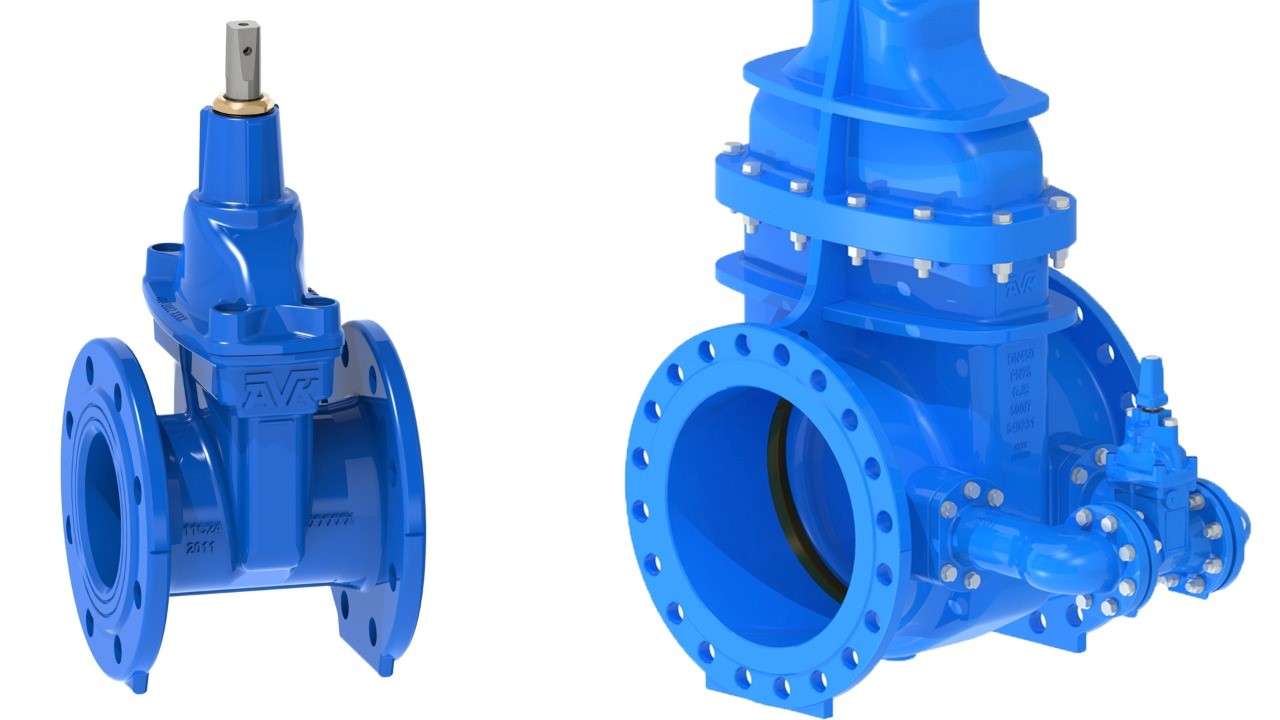

As duas principais normas brasileiras são complementares, mas diferem em alguns aspectos, representando dois tipos distintos de válvula gaveta.
Qual o propósito das normas?
A NBR 12430 é a norma brasileira para válvula gaveta de ferro fundido, ferro dúctil ou ferro fundido com grafita esferoidal. A sua publicação foi feita no ano de 1979, com atualizações feitas e publicadas no ano de 1998. A NBR 14968, por sua vez, é a norma complementar da NBR 12430, tendo sua publicação feita em 2003 com algumas atualizações recentes feitas no ano de 2013 e 2017. Ambas as normas têm como objetivo especificar padrões normativos para válvulas gaveta destinadas ao bloqueio de fluxo em sistemas de saneamento.
A diferença entre as normas NBR 12430 e NBR 14968
Devido a diferença de idade entre as duas normas, a NBR 12430 tem especificações muito mais abrangentes a respeito do tipo da válvula e suas características, como por exemplo, haste ascendente ou fixa, cunha emborrachada ou metálica, diâmetros nominais pequenos ou grandes. Enquanto, a norma complementar NBR 14968 tem especificações normativas muito mais rigorosas no tipo da válvula, tendo como obrigatoriedade a válvula ter 100% de estanqueidade, diâmetros nominais limitado até o DN800 (na nova atualização) e a cunha emborrachada. A NBR 14968 também tem como especificação normativa os materiais descritos na NBR 12430 (ferro fundido, ferro dúctil e fundido com grafita esferoidal), porém, diferente da norma antiga, a norma mais recente especifica que a cunha deve ser necessariamente emborrachada, enquanto a NBR 12430 abrange tanto cunhas metálicas quanto emborrachadas. Para saber mais sobre as cunhas da AVK, clique aqui.
Outras características distintas entre a NBR 12430 e a NBR 14968
Outra diferença entre as duas normas está no tipo do corpo das válvulas. Enquanto a NBR 12430 abrange tanto as válvulas com o corpo tipo métrica chata (MC) e métrica oval (MO), a NBR 14968, por outro lado, apenas prevê as válvulas do tipo métrica chata (MC). Quanto as características da haste, a NBR 14968 especifica que o material deve ser em aço inoxidável (410 ou 420, sem soldas ou emendas) e ser necessariamente fixa. A NBR 12430, em contra partida, abrange hastes fixas e ascendentes em latão ou aço inoxidável. A NBR 12430 engloba os diâmetros nominais de 50 até 1200, enquanto a NBR 14968 contempla apenas do diâmetro 50 até o 800. A pressão nominal, por sua vez, é amplamente prevista pela norma NBR 12430, englobando o PN1; PN1,6; PN2,5; PN4; PN6; PN10; PN16 e PN25. A NBR 14968 por sua vez apenas contempla o PN10, PN16 e PN25.
NBR 12430
- Cunha emborrachada ou metálica
- Métrica chata (MC) ou métrica oval (MO)
- Haste fixa ou ascendente; em aço inoxidável ou latão.
- PN1; PN1,6; PN2,5; PN4; PN6; PN10; PN16 e PN25
- Vazamento máximo de 0,4mL x DN
NBR 14968
- Cunha totalmente emborrachada.
- Métrica chata (MC)
- Haste totalmente fixa; em aço inoxidável.
- PN10, PN16 e PN25
- 100% de estanqueidade.
